Lcd-Touch Screen Module der hohen Auflösung 5,7 Zoll für Hausautomation

China Lcd-Touch Screen Module der hohen Auflösung 5,7 Zoll für Hausautomation fournisseur

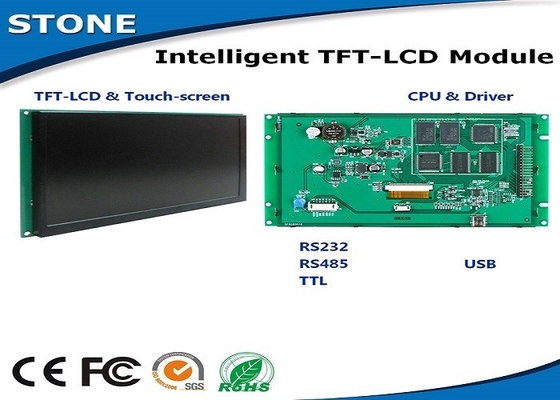

Großes Bild :  Lcd-Touch Screen Module der hohen Auflösung 5,7 Zoll für Hausautomation

Produktdetails:

Herkunftsort: CN
Markenname: stone
Zertifizierung: CE Certificate ,FCC Certificate,RoHS Certificate ,ISO9001:2008
Modellnummer: STA057WT-01

Zahlung und Versand AGB:

Min Bestellmenge: 2kg
Verpackung Informationen: Box / Karton
Lieferzeit: 5-15days
Zahlungsbedingungen: T/T, Western Union, Paypal
Contact Now
Ausführliche Produkt-Beschreibung
Größe (Zoll): 5,7 Zoll Auflösung: 640×RGB×480
Sendegebiet: 115,2 Millimeter × 86,4 Millimeter Helligkeit: 700 cd/m2 (Helligkeit kann in 100 Niveaus justierbar sein.)
Touch-screen: Drahtwiderstand des Wirtschaftszweigebenen 4 oder ohne Touch Screen ist optional. Blickwinkel: 80°/80°/70°/70° (L/R/U/D)

Lcd-Touch Screen Module der hohen Auflösung 5,7 Zoll für Hausautomation






Produkt-Beschreibung
1. Gesteuert durch jedes mögliches MCU über einfachen Befehl stellt“ ein
2. Verwendet als Note-screeen Prüfer- u. TFT LCD-Anzeigesystem
3. einfache Software 3, zum Sie zu helfen, unser Produkt laufen zu lassen.

Funktions-Prinzip
Das TFT LCD-Modul ist den Hauptprüfer über den Befehl verbunden, dann würde der Hauptprüfer die Maschine steuern, um zu arbeiten, nachdem er die Befehle empfangen hatte.


Merken Sie bitte: Der Hauptprüfer kann vom Ingenieur mit jedem möglichem MCU entworfen werden.

Lcd-Touch Screen Module der hohen Auflösung 5,7 Zoll für Hausautomation

 Software-Beschreibung


1. Entwerfen Sie eine Gruppe der schönen „dieser grafischen Benutzeroberfläche“ Sie Bedarf.

2. Schließen Sie Ihre Ausrüstung mit unserem TFT LCD-Modul durch Hafen RS232, RS485 oder TTL-Logik direkt, Stecker an

und Spiel.

3. Schreiben Sie ein einfaches Programm, damit das MCU das TFT LCD-Modul über starken „Befehl einstellt“ steuert (

Hexadezimalcode).

Alles das ist. Sparen vieler Entwicklung Zeit und Kosten für Ingenieur.



Zum Beispiel: Bild-Befehl 0x70.

Senden Sie: „0xAA+0x70+ Pic_ID + 0xCC 0x33 0xC3 0x3C“



Einleitung

Beispiel

Anmerkung

AA

Feldkopf



Feldkopf von einem Befehl

0x70

Befehls-Code





Pic_ID

Folgenummer

vom gegenwärtigen Bild

0x00 0x01

Show-Bild - 01

Cm 33 C3 3C

Spantende



Spantende von einem Befehl



Wir würden einen einfachen Werkzeugkasten anbieten, um Ihnen zu helfen, mit TFT LCD-Modul auf PC zu arbeiten.

1. Behilfliche Funktion: zeigen Sie, wie man den Befehls-Satz sendet, um die TFT-Anzeige zu steuern.

2. Downloadfunktion: Laden Sie die Bild- und Konfigurationsdateien in TFT-Modul herunter

3. Noten-Kontrollfunktion: Definieren Sie viele Knöpfe auf der Benutzerschnittstelle, dann schaffen Sie eine Notenkonfiguration

Datei.

4. Guss-Software: Stellen Sie die Gusskonfigurationsdatei her.

 Vorteile

 Mit CPU u. treibendem Gerät

 Gesteuert durch irgendein MCU

 Anzeigen-Bild-Text-Kurve über Befehle

 65536 Farbe-TFT-Anzeige

 Touch Screen

 Schnittstelle u. USB-Port RS232/RS485/TTL UART

 Breiter Spannungsbereich

 Weit verbreitet in vielen verschiedenes industrielles Feld

 Bedienungsfreundlich! Starke Funktion! Einsparungs-Kosten und Zeit!

 Verwendet als Note-Prüfer, TFT LCD-Anzeigesystem, etc.

Einfach!!!   Stark!!!   Rettung!!!

Das intelligente TFT LCD-Modul kann durch jedes mögliches MCU durch unseren starken u. einfachen Befehl gesteuert werden

Stellen Sie (Hexadezimalcode), so ein

viele des Ingenieurs in mehr als 50 Ländern genießen unser Produkt für neues Projekt.



Modell: STA057WT-01 (moderne Art)



Körperlicher Parameter

 Modell

 STA057WT-01

 Größe (Zoll)

 5,7"

 Entschließung

 640×RGB×480

 Pixel-Abstand

 0,1905 Millimeter × 0,0635 Millimeter (H×V)

 Farbe

 65536 Farben (Bit 16)

 Sendegebiet

 115,2 Millimeter × 86,4 Millimeter

 Gesamtausmasse

 164,2 Millimeter × 106 Millimeter × 16,5 Millimeter (N)

 25,1 Millimeter (T)

 Nettogewicht

 240 g (N) 275 g (T)

 TFT-Platte

 A+-Niveau-Industrie-Platte

 Touch Screen

 Drahtwiderstand des Wirtschaftszweigebenen 4

 Oder ohne Touch Screen ist optional.

Hintergrundbeleuchtungs-Parameter

 Hintergrundbeleuchtungs-Art

 LED

 Helligkeit

 700 cd/m2

 (Helligkeit kann in 100 Niveaus justierbar sein.)

 Kontrast

 500:1

 Hintergrundbeleuchtungsleben

 100.000 Stunden

 Betrachtungs-Winkel

 80°/80°/70°/70° (L/R/U/D)

 Betriebstemperatur

 -30°C | +70°C

 Arbeitsfeuchtigkeit

 55°C, 85%

 Lagertemperatur

 -30°C | +85°C

 Maskenmodus

 Digital

Leistungs-Parameter

 CPU

 CortexM3 STM32F103

 Lcd-Prüfer

 CPLD EPM240

 Bildwiederholfrequenz

 60Hz

 Bild-Schaltverzögerung

 30 ms/picture (33 pictures/s)

 Flash-Speicher

 Standard 256m, Erweiterung 2GB

 Gedächtnis-Menge für Bild

 304 Bilder

 Schnittstelle

 Schnittstelle RS232/RS485/TTL UART

 Bildherunterladen

 MiniUSB2.0 (12Mbps) u. Sd-Karte

 Spannungsbereich

 DC5.0V | 20V (typischer Wert: 12V)

 Energie

 5.2W

Prüfbericht

 MTBF

 4,250,000H

 Betriebstemperatur

 -30°C | +70°C

 Luft-Feuchtigkeit

 60°C, 90%

 Ununterbrochene Erschütterungs-Prüfung

 10-55Hz, 1.5mm, 10G

 Auswirkungs-Beschleunigungs-Prüfung

 6ms, 100G

 Esd-Prüfung

 10KV

 Strahlungs-Zuverlässigkeits-Prüfung

 44W




Hauptgröße von TFT LCD-Modul

 Größe

 Entschließung

 3,5"

 320*240

 4,3"

 480*272

 5"

 640*480; 480*272; 800*480

 5,6"

 640*480

 5,7"

 640*480

 7"

 800*480; 800*600; 1024*600

 8"

 800*600; 800*480; 1024*768

 8,4"

 800*600

 10,1“

 1024*600

 10,4“

 800*600

 12,1“

 800*600

 15,1“

 1024*768




Appliaction



Weit verbreitet in vielen verschiedenes industrielles Feld in mehr als 50 Ländern.

1. Instrument

2. Höflichelektronisches

3. Medical&Beauty

4. Maschinerie

5. Elektronische Ausrüstung

6. Automatisierung

7. FAHRZEUG

Lcd-Touch Screen Module der hohen Auflösung 5,7 Zoll für Hausautomation
