programmierbare IC-Chips

Schnelles Detail:

Synchrone Mehrkanaldatenübertragungssteuerung (MUSYCC)

Beschreibung:

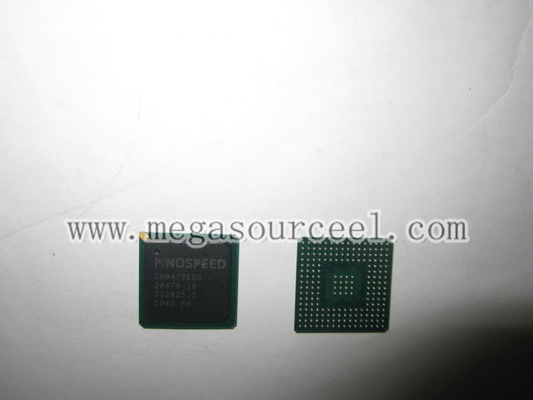

Die CN8478, die CN8474A, die CN8472A und die CN8471A sind fortgeschrittene synchrone Mehrkanaldatenübertragungssteuerungen (MUSYCCs) dieses Format und deformat bis 256 (CN8478), 128 (CN8474A), 64 (CN8472A) oder 32 (CN8471A) HDLC-Kanäle in einer einzelnen CMOS-integrierten Schaltung. MUSYCC funktioniert an Schicht 2 des Opens- Systems Interconnection(osi)-ProtokollReferencemodelles. MUSYCC stellt eine umfassende, Lösung mit hoher Dichte für die Verarbeitung von HDLC-Kanälen für Vernetzungsanwendungen wie Frame Relay, ein ISDN-D-Kanal Signalisieren, X.25-, Protokoll- 7 (SS7), DXI-, ISUP- und LAN-/WANDatentransport zur Verfügung. Unter minimaler Wirtsüberwachung handhabt MUSYCC eine verkettete Liste von Kanalpufferspeichern im Wirtsgedächtnis, indem es Direkt-Speicherzugriff (DMA) der HDLC-Kanäle durchführt.

MUSYCC schließt an acht unabhängige Seriendatenströme, wie T1/E1 signalisiert und überträgt dann Daten über dem populären 32-Bit-Zusatzkomponenten-Schnittstellen(pci)-Bus auf Systemspeicher mit einer Rate von bis 66 MHZ an. Jede serielle Schnittstelle kann an bis 8,192 MHZ bearbeitet werden. Virtuelle Kanäle können als jede mögliche Kombination von Zeitlagen DS0, um ISDN-hyperchannels (Kbps Nx64) zu stützen oder als irgendeine Zahl von Stückchen in einem DS0 für subchanneling Anwendungen (Kbps Nx8) aufgezeichnet werden.

MUSYCC schließt auch einen 32-Bit-Expansionshafen für die Hohlraumbildung des PCI-Busses zu den lokalen Mikroprozessoren oder zu den Peripherie mit ein. Ein JTAG-Hafen ermöglicht Grenzescan Prüfung, Bett-vonnägel Brettprüfung zu ersetzen.

Gerätebetreibung für Linux, VxWorks® und pSOS™ Betriebssysteme ist unter einer NO-gebührnlizenzvereinbarung von Conexant verfügbar. Die Gerätebetreibung schließt c-Quellcode- und Stütz-Software-Dokumente ein.

Anwendungen:

• 256-, 128-, 64- oder 32-channel HDLC Prüfer

• Protokollunterstützung OSI-Schicht 2

• Universeller Zweck HDLC (ISO 3309)

– X.25 (LAPB)

– Frame Relay (LAPF/ANSI T1.618)

– Isdn-D-Kanal (LAPD/Q.921)

– Unterstützung SS7

• unabhängige serielle Schnittstellen 8, 4, 2 oder 1, die sich stützen

– T1/E1 Datenströme

– DC zu 8,192 Bussen Mbps TDM

• Konfigurierbare virtuelle Kanäle

– Standard-DS0 (56, 64 Kbps)

– Hyperchannel (Nx64)

– Unterkanal (Nx8)

• Pro-Kanal Protokoll-Betriebsarten-Wahl

– 16-Bit-FCS-Modus

– 32-Bit-FCS-Modus

– Modus SS7 (16-Bit-FCS)

– Transparente Betriebsart (formatfreie Daten)

• Pro-Kanal DMA Pufferverwaltung

– Datenstrukturen der verketteten Liste

– Variable Größe übertragen,/empfangen Fifo

• Pro-Kanal Nachrichtenlängekontrolle

– Wählen Sie keine Längenprüfung vor

– Wählen Sie von zwei Registern 12-bit vor, um Nachrichtenlänge zu vergleichen

– Maximale Länge 16.384 Bytes

• Direkte PCI-Busschnittstelle

– 32-Bit--, 66 oder 33 MHZ-Operation

– Bushaupt- und -sklavenoperation

– PCI-Version 2,1

• Lokale Expansions-Busschnittstelle (EBUS)

– gemultiplexte 32-Bit-Adresse/Datenbus

– Explosionszugang bis 64 Bytes

• Geringe Energie, Operation 3.3/2.5 V CMOS

• JTAG-Grenzscan-Zugangshafen

• 208-pin PQFP/surface-mount Paket

• BGA

Spezifikationen:
