Einseitiger flexibler Schaltungsentwurf der gedruckten Schaltung 0,5 Unze-Kupfer mit Acrylkleber

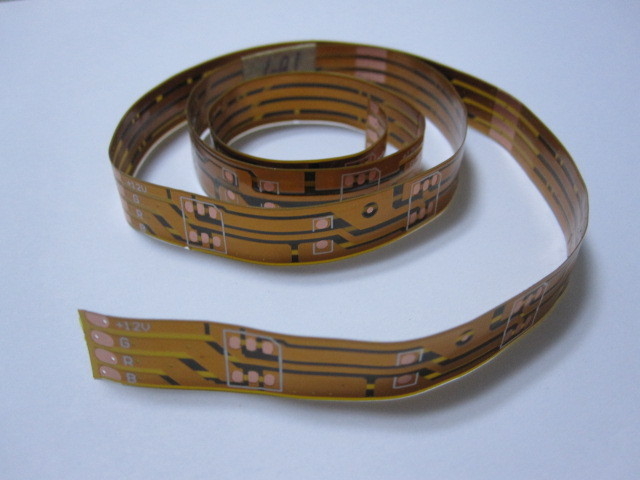

Großes Bild : Einseitiger flexibler Schaltungsentwurf der gedruckten Schaltung 0,5 Unze-Kupfer mit Acrylkleber

Produktdetails:

Herkunftsort:	China
Markenname:	HD-PCB
Zertifizierung:	UL,ISO9001,TS16949.
Modellnummer:	Flexibles Druck-circuit-3

Zahlung und Versand AGB:

Min Bestellmenge:	keine Mindestbestellmenge
Preis:	negotiable
Verpackung Informationen:	Verpackt in der antistatischen Tasche

Kontakt

Ausführliche Produkt-Beschreibung

Hervorheben:	flexible Leiterplatte

Einseitiger flexibler Schaltungsentwurf der gedruckten Schaltung 0,5 Unze-Kupfer mit Acrylkleber

Schnelle Details

PWB-Art:	Flexible gedruckte Schaltung
Schicht:	2 Schicht
Minute. Linienbreite/Raum:	3mil/3mil
Min. Über Durchmesser:	0.3mm
Endstärke:	0.1mm
Oberflächenende:	ENIG
Größe:	60*100MM
Material:	PU
Farbe:	Gold
Anwendung:	Beweglich

Beschreibung

Elektronik Shenzhens Hengda ist ein führender Hersteller Präzision flexibler gedruckter Schaltung (FPC) für Kunden weltweit. Wir spezialisieren uns auf Schnelldrehung FPC Prototypen zu Massenproduktionen FPC, stellen hohe Qualität und kosteneffektive Drehungsschlüssellösungen zu unseren Kunden zur Verfügung.

Einseitiger flexibler Schaltungsentwurf der gedruckten Schaltung 0,5 Unze-Kupfer mit Acrylkleber 0

Diese Tabelle listet die Standardflexstromkreismaterialien und die materiellen Stärken auf, denen wir möglicherweise tägliches verfügbares haben. Wenn das Material oder die Stärke, die Sie fordern, nicht, konsultieren uns aufgeführt ist. Wir haben volle Spezifikation jedes Materials, das für Ihr erforderliches verfügbar ist.

FPC-Materialien

Materielle Funktion	Materielle Art	Wahlen
Flexibler Isolator	Polyimide (PUs)	1/2 Mil bis 5 Mil
Leiter	Kupfer Rolled getempert (RA) Electrodeposited (ED)	1/4 Unze (0.009mm) zu 10 Unze (0.356mm)
Steifes Substrat (Steif-Flex)	FR-4	3 Mil bis 125 Mil
Kleber	Acrylkleber	1/2 Mil bis 3 Mil
Kleber	Adhesiveless-Material auch verfügbar
Versteifung	Polyester des Polyimide-FR-4 (PU) (HAUSTIER) Stahl/Aluminium/Kupfer Adhesivetape	3mil bis 125 Mil 1/2 Mil zu 5mil 1 Mil zu 15mil 6 Mil
Lötmittel-Maske	Polyimide (PU) Photoimageable Coverlay flüssiges Photoimageable Covercoat	1/2 Mil bis 5 Mil 1-Mil- bis 2,5 Mil-Flüssigkeit gewöhnlich für Oberflächenberg und dichte Anwendungen
Oberflächenendwahlen	Zinn	Immersions-Zinn
	Gold	Elektrolytisches weiches Nickel/Gold /Gold des elektrolytischen Nickel-Immersions-Goldelektrolytischen harten Nickels
	Silber	Immersions-Silber
	OSP	OSP
Abschirmung	Festes Kupfer mit sich kreuzenden Linien schraffiertes kupfernes leitfähiges silbernes Aluminium	Erfordert zu begrenztem elektromagnetischem und/oder elektrostatisch

FPC-Standard-Struktur

Einseitiger flexibler Schaltungsentwurf der gedruckten Schaltung 0,5 Unze-Kupfer mit Acrylkleber 1

Technische Fähigkeiten

Schicht (maximal)	Bis 8 Schichten
Brett-Größe (maximal)	500*1000mm
Äußere Toleranz	a+/-0.2mm Handordnung b+/-0.25mm Stahlregel-Würfel c+/-0.07mm Durchschlag und Würfel Schnitt Laser-d+/-0.025
Loch	Durchmesser (Minute)	0.1mm (beendet)
	Durchmesser-Toleranz	a.Plating bis Holes+/-0.08mm b.Non-Plating bis Holes+/-0.05mm
	Bohrgerät-Positions-Toleranz	+/-0.076mm
Leiter	Breiten-Toleranz	+/--15%
	Abstand (Minute)	2mil
	Abstand-Toleranz	+/--15%
Auflage	Auflage (Nicht-Verdrahtung)	>=0.04mm+-Loch
Auflage	Auflage (Verdrahtung)	>=0.3mm+Hole
Coverlay	Coverlay zur Auflage (Minute)	100um
	Coverlay zum Leiter (Minute)	100um
	Coverlay-Breite (Minute)	250um
Versteifungslöcher	>=0.25mm+Access-Loch

FPC-Anwendung

Einseitiger flexibler Schaltungsentwurf der gedruckten Schaltung 0,5 Unze-Kupfer mit Acrylkleber 2

Testverfahren

Wir führen mehrfache Qualitätssicherungsverfahren durch, bevor wir heraus irgendein PWB-Brett versenden. Diese schließen ein:

Sichtprüfung
Fliegende Sonde
Bett von Nägeln
Widerstandsteuerung
Lötmittel-Fähigkeit Entdeckung
Metallograghic Mikroskop Digital
AOI (automatisierte optische Inspektion)

Schnelle DrehungsVorbereitungs- und Anlaufzeiten

Für HDI PWB-Produktion können wir provid 7 Tage to10 Zeiten herum drehen. Für mehrschichtiges PCBs hängt die fastestturnaround Zeit von der Zahl von Schichten und von Quantität ab.

Halten Sie Garantie instand

Wir vergewissern uns, jeden Kunden Berufs-, wahrheitsgemäß zu dienen und freundlich nach besten Kräften. Wir überarbeiten froh Ihr Projekt, wenn Ihr Projekt nicht zufrieden stellendes 100% ist.

Erhalten Sie ein schnelles Zitat jetzt

Indem sie in eine Stückliste senden, haben gerber Dateien einschließlich Anlagenübersicht und wir ein Zitat zurück zu Ihnen innerhalb der Stunden. Mit Shenzhen-hengda gibt es nie versteckten Kosten und unsere Preise sind sehr wettbewerbsfähig und angemessen.
